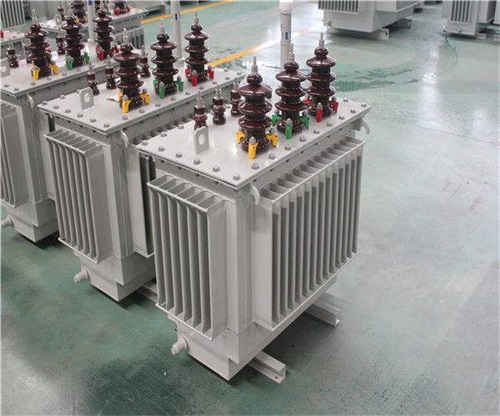

西安125KVA油浸式变压器厂家

变压器型号：125KVA

变压器规格：125KVA

介绍摘要： 1铁芯：铁芯是125KVA油浸式变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。　　依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。在大容量的油浸式变压器中，为

咨询热线：137-0635-4419

产品详情：

1铁芯：铁芯是125KVA油浸式变压器的磁路部分。运行时要产生磁滞损耗和涡流损耗而发热。为降低发热损耗和减小体积和重量，铁芯采用小于0.35mm导磁系数高的冷轧晶粒取向硅钢片构成。

　　依照绕组在铁芯中的布置方式，有铁芯式和铁壳式之分。在大容量的油浸式变压器中，为使铁芯损耗发出的热量能够被绝缘油在循环时充分带走，以达到良好的冷却效果，常在铁芯中设有冷却油道。

　　2绕组

　　绕组和铁芯都是125KVA油浸式变压器的核心元件。由于绕组本身有电阻或接头处有接触电阻，由I2Rt知要产生热量。故绕组不能长时间通过比额定电流高的电流。另外，通过短路电流时将在绕组上产生很大的电磁力而损坏油浸式变压器。其基本绕组有同心式和交叠式两种。

　　3油箱

　　125KVA油浸式油浸式变压器的器身(绕组及铁芯)都装在充满油浸式变压器油的油箱中，油箱用钢板焊成。中、小型油浸式变压器的油箱由箱壳和箱盖组成，油浸式变压器的器身放在箱壳内，将箱盖打开就可吊出器身进行检修。
